RAID(스팬, 스트라이프, 미러, RAID-5) 설정

1. 하드디스크를 1GB 4개 추가

Edit virtual machine settings 클릭

add 클릭

Hard Disk

1GB로 설정

같은 방식으로 4개 만들기

끝

부팅

실습해볼 RAID

1. 스팬볼륨 : 디스크 확장. 여러개의 디스크를 하나로 묶어 같은 드라이브로 사용.

100M + 200M + 300M = 600M



2. 스트라이프 볼륨(RAID-0) : 하나의 자료를 여러 하드에 나눠서 저장.
100M + 100M + 100M=>300M



3. 미러볼륨(RAID-1) : 백업기능. 여러 저장매체에 같은 내용을 중복되게 저장.
100M+100M=100M

공간효율성:N/2



4. RAID-5볼륨 : 최소 3개 이상의 DISK가 필요. 패리티 비트를 이용해 데이터를 복구
100M+100M+100M=200M

공간효율성:N-1



서버 관리자 -> 도구 -> 컴퓨터 관리 -> 디스크 관리 -> 디스크 1~4 우클릭 -> 온라인 -> 디스크 1~4 우클릭 -> 초기화 -> 확인

디스크 1 우클릭 -> 동적 디스크로 변환 -> 디스크 1,2,3,4 체크 -> 동적 디스크로 변환

1. 스팬 볼륨 생성

디스크 1 우클릭 -> 새 스팬볼륨

디스크 1(100MB로 설정) -> 디스크 2 추가(200MB) -> 디스크 3 추가(300MB)

다음 누르고 마침

디스크 1,2,3 => 스팬볼륨 생성

2. 스트라이프 볼륨 생성

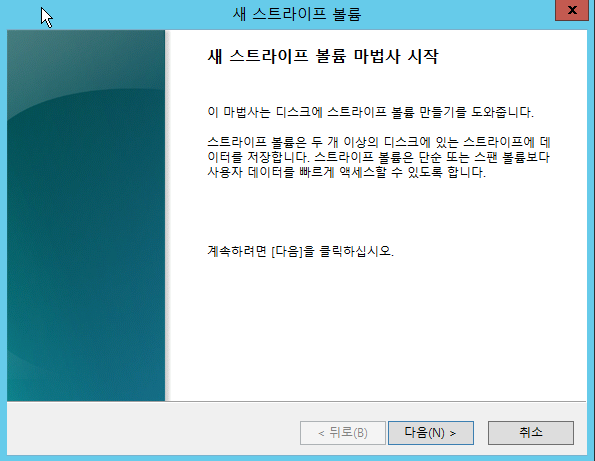

디스크 1 우클릭 -> 새 스트라이프 볼륨



디스크 1(용량 100MB로 설정) -> 디스크 2,3 추가(추가하면 자동으로 100MB로 설정됨)

-> 이후 기본 설정으로 확인 마침

디스크 1,2,3 스트라이프 볼륨 생성

3. 미러볼륨(RAID-1) 생성

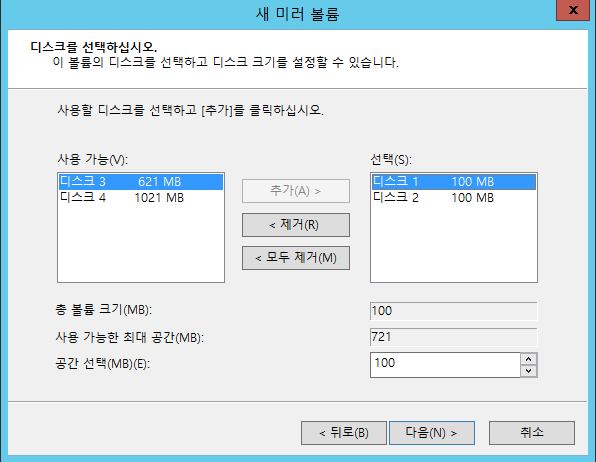

디스크 1 우클릭 -> 새 미러 볼륨

디스크 1(100MB) -> 디스크 2 추가(100MB로 자동 설정), 다른 디스크는 추가 불가

-> 나머지는 기본 설정 값으로 진행

디스크 1,2 미러 볼륨 생성

4. RAID-5 생성

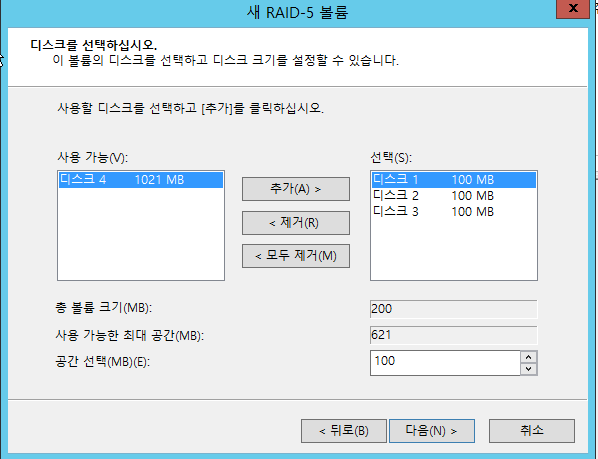

디스크 1 우클릭 -> 새 RAID-5 볼륨

디스크 1(100MB) -> 디스크 2,3 추가

-> 나머지는 기본 설정으로 진행

RAID-5 생성



##디스크의 내결함성을 확인 하기 위한 작업



시스템 종료하기

디스크 1번을 삭제해서 고장난 것 처럼 처리

Virtual Machine Settings -> Hard Disk 2(1GB)클릭 -> Remove

-> 부팅

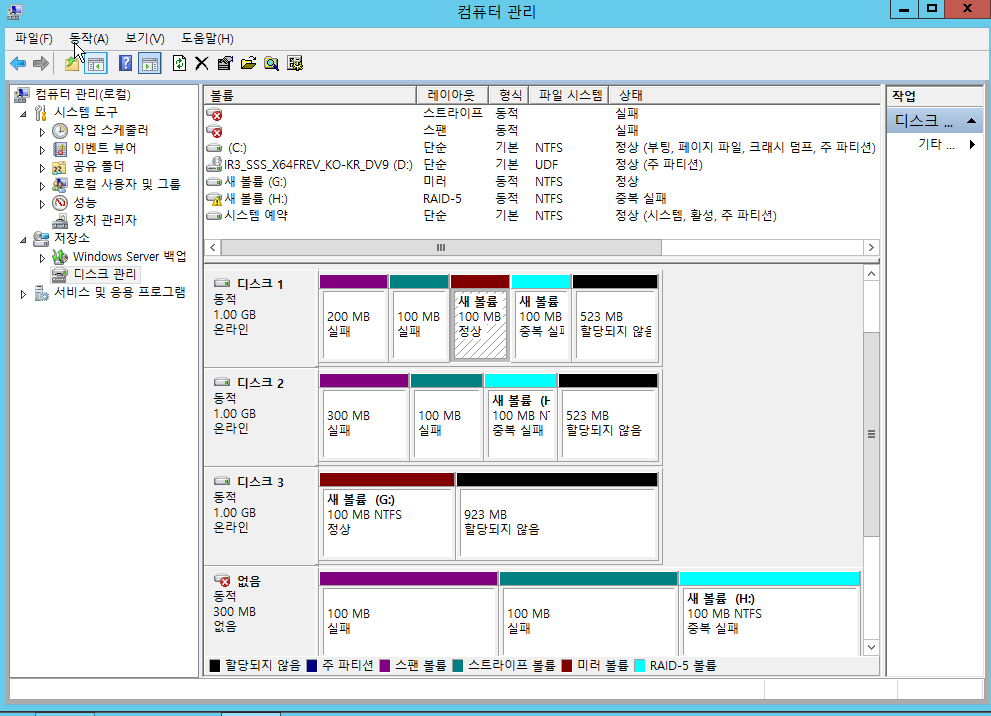

서버관리자 -> 도구 -> 컴퓨터 관리 -> 디스크 관리

디스크 설명

보라색 -> 스팬볼륨

초록색 -> 스트라이프 볼륨

갈색 -> 미러볼륨

하늘색 -> RAID - 5



디스크의 내결함성에 의해서 스팬볼륨과 스트라이프 볼륨의 데이터 삭제.

미러 볼륨(RAID-1), RAID-5는 데이터가 안전하게 보존됨.

#디스크 복구

1. 미러볼륨 복구

디스크 1의 갈색(빗금친 부분) 우클릭 -> 미러 제거

없음 선택 -> 미러 제거

-> 디스크 1 미러볼륨 우클릭 -> 미러추가 -> 디스크 3 체크 후 추가

복구 성공

2. RAID-5 복구

디스크 1 -> 하늘색(빗금친 부분) 우클릭 -> 볼륨 복구

확인

RAID-5 복구 성공
